Hei acolo! Ca furnizor de supape cu bilă cu patru sensuri, am văzut de prima dată importanța măsurilor anti -vibrații. Vibrația poate fi o adevărată durere în gât pentru aceste supape, provocând tot felul de probleme precum uzura, scurgerile și chiar eșecul. Așadar, haideți să ne scufundăm în ceea ce putem face pentru a menține acele supape cu bilă în patru drumuri care funcționează fără probleme și vibrații - libere.
Înțelegerea problemei vibrațiilor în valvele cu bilă cu patru drumuri
Înainte de a intra în soluții, este important să înțelegem de ce se produce vibrația în primul rând. Valvele cu bilă în patru moduri sunt adesea utilizate în sistemele de conducte complexe, unde fluxul de fluid poate fi turbulent. Fluxul de fluid prin supapă poate crea fluctuații de presiune, care la rândul lor determină vibrarea valvei. De asemenea, factori externi precum funcționarea echipamentelor din apropiere, cum ar fi pompele sau compresoarele, pot transmite vibrații către supapă.
Vibrația nu este doar o supărare; Poate avea consecințe grave. De -a lungul timpului, vibrațiile constante pot slăbi conexiunile supapei, ceea ce duce la scurgeri. De asemenea, poate determina componentele interne ale supapei, cum ar fi mingea și scaunele, să se uzeze mai repede, reducând durata de viață și performanța supapei.
Măsuri anti -vibrații
1. Instalare corectă
Prima linie de apărare împotriva vibrațiilor este instalarea corectă. Asigurați -vă că supapa este instalată într -un mod în care este bine acceptată. Aceasta înseamnă utilizarea suporturilor de țeavă corespunzătoare și a umeraselor în apropierea supapei. De exemplu, instalarea unui suport rigid aproape de supapă poate ajuta la absorbția unora dintre vibrații înainte de a ajunge la supapă. De asemenea, asigurați -vă că supapa este aliniată corect cu sistemul de conducte. Alinierea necorespunzătoare poate crea un stres suplimentar asupra valvei, crescând probabilitatea de vibrație.
Când instalați supapa, acordați atenție specificațiilor cuplului pentru șuruburi. Peste - strângere sau sub - strângerea șuruburilor poate duce la o distribuție neuniformă a tensiunii, ceea ce poate contribui la vibrații. Folosiți o cheie de cuplu pentru a vă asigura că șuruburile sunt strânse la specificațiile recomandate.
2. Materiale de amortizare
Utilizarea materialelor de amortizare este un alt mod eficient de a reduce vibrațiile. Există diferite tipuri de materiale de amortizare disponibile pe piață. De exemplu, garniturile de cauciuc pot fi utilizate între supapă și flanșele de conducte. Cauciucul are vibrații excelente - proprietăți de amortizare, deoarece poate absorbi și disipa energia din vibrații.
O altă opțiune este utilizarea vibrațiilor - de izolare. Aceste suporturi sunt concepute special pentru a reduce transmiterea vibrațiilor între supapă și structura înconjurătoare. Ele funcționează creând o conexiune flexibilă care poate absorbi vibrațiile și împiedică să se răspândească.
3. Controlul fluxului
Controlul fluxului de fluid prin supapă poate ajuta, de asemenea, la reducerea vibrațiilor. Fluxul turbulent este o cauză majoră a vibrațiilor, astfel încât prin asigurarea unui flux neted și laminar, putem minimiza fluctuațiile de presiune care duc la vibrații. Acest lucru poate fi obținut prin utilizarea dispozitivelor de control de flux, cum ar fi restrictoarele de flux sau plăcile de orificiu.
Restrictorii de debit pot fi instalate în amonte de supapă pentru a regla debitul și a reduce viteza fluidului. Acest lucru ajută la crearea unui flux mai stabil, reducând șansele de vibrație. Plăcile de orificiu funcționează într -un mod similar prin crearea unei căderi de presiune, ceea ce poate ajuta la netezirea fluxului.
4. Proiectarea supapei
Proiectarea valvei cu bilă cu patru sensuri în sine poate juca un rol crucial în reducerea vibrațiilor. Unele proiecte de supape sunt mai predispuse la vibrații decât altele. De exemplu, supapele cu un diametru mai mare de bilă în raport cu dimensiunea conductei pot experimenta mai multe vibrații datorită creșterii forțelor fluide care acționează asupra bilă.
Când selectați o supapă cu bilă cu patru sensuri, căutați modele care sunt concepute special pentru a reduce vibrațiile. Unele supape au caracteristici interne, cum ar fi paletele de ghidare a fluxului sau forme de bilă optimizate, care pot ajuta la crearea unui model de flux mai stabil și la reducerea probabilității de vibrație.
Comparație cu alte tipuri de supape cu bilă
Este interesant să comparăm măsurile anti -vibrații pentru supape cu bilă cu patru drumuri cu alte tipuri de supape cu bilă, cum ar fiValva cu bilă în stil waferșiValva cu bilă din oțel carbon cu trei sensuri.

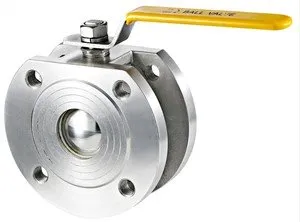

Ventilele cu bilă în stil wafer sunt, în general, mai compacte și mai ușoare decât supape cu bilă cu patru sensuri. Sunt adesea utilizate în aplicații în care spațiul este limitat. În timp ce principiile anti -vibrații de bază, cum ar fi instalarea corectă și utilizarea materialelor de amortizare în continuare, dimensiunea mai mică a supapelor cu bilă în stil wafer le poate face mai puțin predispuse la unele tipuri de vibrații. Cu toate acestea, acestea pot necesita aliniere mai precisă în timpul instalării pentru a preveni vibrațiile.
Pe de altă parte, supapele cu bilă din oțel carbon, pe de altă parte, sunt utilizate în mod obișnuit în aplicațiile în care fluxul trebuie să fie deviat sau amestecat. Căile de flux suplimentare într -o supapă cu trei moduri pot crea modele de flux mai complexe, ceea ce poate crește probabilitatea de vibrație. Prin urmare, pe lângă măsurile anti -vibrații standard, pot fi necesare tehnici mai avansate de control de flux - pentru supape cu bilă din oțel de carbon cu trei sensuri.
Considerații speciale pentru supape cu bilă blocabile cu scurgere
Dacă aveți de -a face cu unSupapă cu bilă blocabilă cu scurgere, există câteva considerente speciale atunci când vine vorba de anti -vibrații. Mecanismul de blocare și caracteristica de scurgere pot adăuga greutate și complexitate suplimentară supapei, ceea ce poate afecta caracteristicile sale de vibrație.
Asigurați -vă că mecanismul de blocare este instalat și strâns corespunzător. Componentele de blocare libere pot crea vibrații suplimentare. De asemenea, acordați atenție conexiunii de scurgere. Asigurați -vă că este bine susținut și sigilat pentru a preveni scurgeri sau vibrații cauzate de fluxul de lichid prin scurgere.
Concluzie
În concluzie, vibrația este o problemă semnificativă pentru supape cu bilă cu patru sensuri, dar există mai multe măsuri eficiente anti -vibrații pe care le putem lua. Instalarea corectă, utilizarea materialelor de amortizare, controlul debitului și proiectarea atentă a supapei pot ajuta la reducerea vibrațiilor și la asigurarea performanței pe termen lung a supapei.
Dacă sunteți pe piață pentru supape cu minge cu patru sensuri sau aveți întrebări cu privire la măsurile anti -vibrații, nu ezitați să ajungeți. Suntem aici pentru a vă ajuta să găsiți cele mai bune soluții pentru nevoile dvs. specifice. Indiferent dacă aveți de -a face cu un sistem de conducte simplu sau cu o aplicație industrială complexă, vă putem oferi supape cu bilă de înaltă calitate în patru sensuri și sfaturi de experți despre cum să le mențineți fără probleme.
Referințe
- Manual de supapă, Crane Co.
- Pipe și Pipeline Inginerie, George A. Antaki
